一、概述
JDC-2 型便攜式建筑電子測溫儀是根據我國建筑行業施工特點和有關技術規范研制的專業化測溫儀器，可直觀、準確、快捷地?cái)?shù)字顯示被測溫度，可靠性好、使用范圍廣、寬溫操作環境、體積小重量輕、操作簡單、攜帶方便、適合工地及野外作業；主要用于建筑、建材、水利、電力、冶金、石化、港口、道橋、市政等基本建設工程。
二、建筑電子測溫儀預埋線適用范圍
本儀器適用于各類建筑工程的現場施工測溫，與測溫探頭配合可測材料和熟料溫度，如：氣體、液體、流體、拌合物和顆粒狀材料；與預埋式測溫線配合可測冬期施工混凝土和大體積混凝土內部溫度。

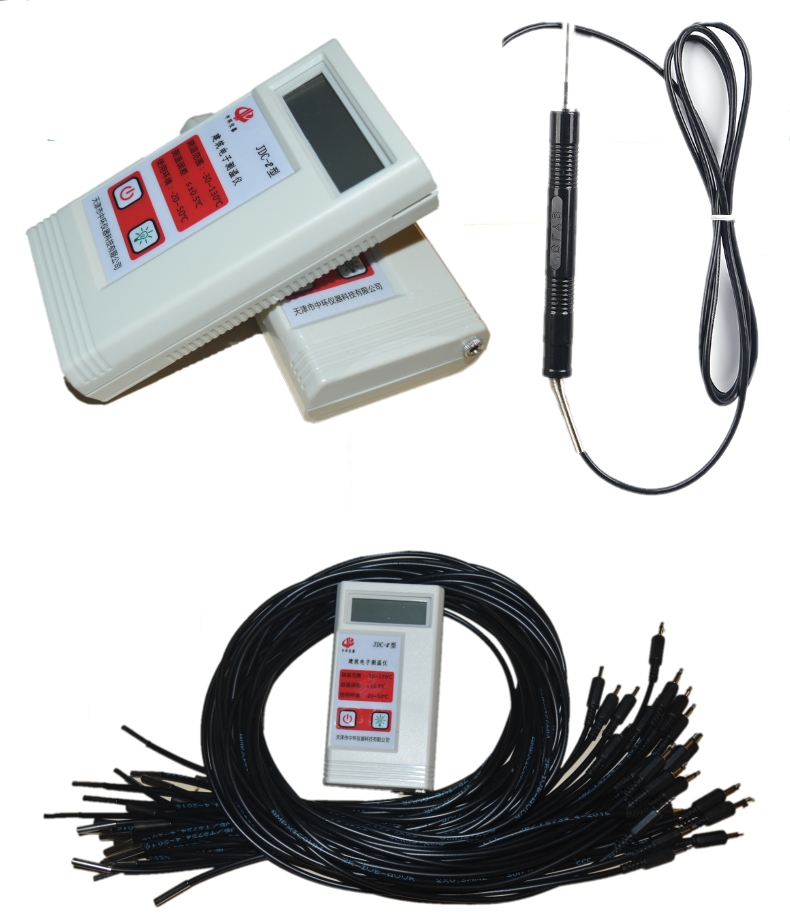

三、儀器的構成和功能
主機可分別與測溫探頭或測溫線連接構成測溫系統，可根據現場需要和測溫點數量靈活配置。
1、主機
主機為便攜式儀表，設有電源開關、照明開關、插座和液晶顯示屏，可數字顯示被測溫度值，并有夜間測溫讀數照明功能。為防塵防潮防磕碰，采用密封性能良好的薄膜輕觸開關和背帶式儀器套，也可打開主機后面的支架，置于桌面上使用。
2、建筑電子測溫儀預埋線測溫探頭
測溫探頭由插頭、導線、手柄和外徑為φ5mmX220mm的金屬管制成，管內前端封裝溫度傳感器，適宜測量材料和熟料溫度。
3、測溫線
預埋式測溫線由插頭、導線和溫度傳感器制成，適宜測量混凝土內部溫度，每支測溫線可測一點溫度，在施工中可任意布置測溫點。為便于分層測溫，每支測溫線的插頭都貼有相應長度規格的標簽。

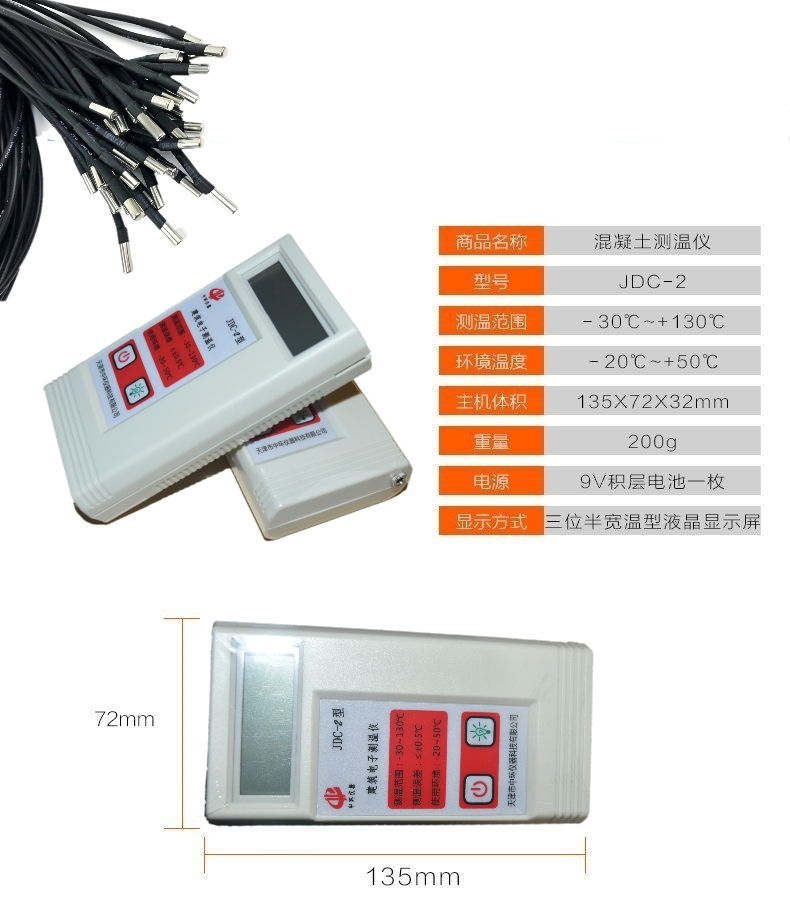

四、主要技術指標
1 測溫范圍：-30℃～+130℃
2 測溫誤差：≤ 0.5℃(與測溫探頭配合)；≤1.0°C(與測溫線配合)
3 分辨率：0.1℃
4 操作環境溫度:-20℃～+50℃
5 顯示方式：三位半寬溫型液晶顯示屏
6 電源，9V積層電池一枚
7 重量：200g
8 主機體積：135mmX72mmX32mm
五、建筑電子測溫儀預埋線使用方法
1．用主機與測溫探頭測量材料溫度
將測溫探頭的插頭插入主機插座，按下電源開關，將測溫探頭金屬桿插入被測物中，插入深度不少于其長度的1/2,兩分鐘左右在主機上讀取溫度數據。在測量拌合物 溫度時，為避免測溫探頭與拌合物中的硬物過度撞擊而影響使用壽命，可先用金屬棍在拌合物中預留孔，再將測溫探頭插入孔中測溫。每次用后應將測溫探頭擦拭干凈。
2．用主機與測溫線測量大體積混凝土溫度
施工測溫方案確定后，根據測溫點數量和深度選用長度規格合適的測溫線，例如：實際測溫點深 0.2m ～ 0.3m ，可選用規格為 0.5m 的測溫線；實際測溫點深 2.5m ～ 2.8m ，可選用規格為 3m 的測溫線，以次類推。預埋時可用鋼筋等桿件作支承物，。將測溫線按照縱向測溫點距離綁在支承物上，溫度傳感器與支承物之間應做隔熱處理。在澆筑混凝土?xí)r，將綁好測溫線的支承物植入混凝土中，溫度傳感器處于測溫點位置，插頭留在混凝土外面并用塑料袋罩好，避免潮濕，保持清潔。為便于操作，留在外面的導線長度應大于 20cm 。測溫時，按下主機電源開關，將測溫線插頭插入主機插座中，主機顯示屏上即可顯示相應測溫點的溫度。
3．建筑電子測溫儀預埋線用主機與測溫線測量冬期施工混凝土溫度
在澆筑混凝土?xí)r，按冬期施工測溫方案預留測溫孔，在每個孔內放置一支測溫線，測溫線的插頭留在孔外并用塑料袋罩好，避免潮濕，保持清潔。測溫時，按下主機電源開關，將測溫線插頭插入主機插座中，主機顯示屏上即可顯示相應測溫點的溫度。每階段測溫結束后將測溫線收存好，以備下次再用。也可將測溫線埋入混凝土中一次性使用，具體作法見使用方法“ 2 ”。
4．夜間測溫讀數照明功能的使用
在夜間或黑暗環境下使用時，按下主機照明開關，液晶顯示屏可發出淡綠色的背景光，使讀數清晰醒目。
六、電池的更換
當主機顯示屏左上角出現電池符號或不能正常開機時，一般為電池電壓不足所致，需換新電池。方法如下：將主機后面的電池倉蓋向下推動，打開電池倉將舊電池取出，扣好新電池，然后將電池倉蓋恢復原位置。
七、建筑電子測溫儀預埋線注意事項
1．主機未接測溫探頭或測溫線時顯示屏上顯示“-1”為準備工作狀態。
2．在操作中不可用力過猛，將插頭插入或拔出主機插座時，應持穩插頭。
3．插頭和主機插座應避免潮濕，保持清潔。如不慎進水受潮，請擦凈晾干后再使用，以免測溫結果失準。
4．儀器使用完畢應及時關機，長期不用時應將電池取出以免損壞儀器。
5．不要自行打開主機后蓋，需要檢修或校準時，請送回生產廠或代理處。
八、附件
1．使用說明書 1 份
2．產品檢驗合格證 1 份
3．質量保證書 1 份
4．儀器套 1 件
5．電池 1 枚
九、選購件
1．測溫探頭
2．測溫線

預埋線0.5M,預埋線1M,預埋線1.5M,預埋線2M,預埋線2.5M,預埋線3m,預埋線3.5m,預埋線4m,預埋線4.5m,預埋線5m,預埋線5.5m,預埋線6m,預埋線6.5M,預埋線7m,預埋線10m,主機（米）
