是一種重要的腐蝕檢測和電化學(xué)測量儀器，在電極過程動力學(xué)、電分析、電解、電鍍、金屬相分析、金屬腐蝕速度測量和各種腐蝕與防腐蝕研究，以及電化學(xué)保護參數(shù)測試等方面具有廣泛的用途。可以獨立使用，也可輔以X－Y記錄儀、直流示波器、對數(shù)轉(zhuǎn)換器、信號發(fā)生器等進行多種動態(tài)和靜態(tài)、暫態(tài)和穩(wěn)態(tài)的實驗測量，適于工廠企業(yè)、科研院所和高等院校從事工業(yè)檢測、失效分析、科學(xué)研究、教學(xué)實驗和新產(chǎn)品開發(fā)及各種測量之用。

一、技術(shù)參數(shù)：

1、恒電位控制范圍： -1.999V~+1.999V(連續(xù)可調(diào))

2、恒電位控制精度： 優(yōu)于1mV(一般為0.1 mV)；電網(wǎng)電壓變化10%研究電極控 --制電位變化小于1 mV

3、輸出電流測量范圍：0~±2mA、0~±20mA、0~±200mA(數(shù)字電流顯示)

4、輸出槽壓： 0~±10V

5、恒電流控制范圍：0~±200mA(連續(xù)可調(diào),給定電流分三檔量程，即±2mA， --±20mA，±200mA)

6、輸出電位測量范圍：-1.999V~+1.999V

電位測量精度： ±1%加減末位1個字

電流測量精度： ±1.5%加減末位1個字

輸入阻抗： >1010Ω

7、響應(yīng)速度： ≤5μS

8、極化方向： 陽極化/陰極化

9、外接給定電位： 可由外控信號給定電位 電源： 交流220V±10%50HZ,功耗 --≤50W

10、外形尺寸： 340×300×120mm

二、在鋼筋銹蝕測量儀的使用中，制備鋼筋電極是重要的環(huán)節(jié)，將I級建筑鋼筋加工制成直徑7mm，長度100mm，光潔度△ 6 級的試件 [ 由廠家提供 ]，用汽油，乙醇，丙醇依次擦除去油脂，并在一端焊上長 130～150mm 的導(dǎo)線，再用乙醇仔細(xì)擦去焊油，鋼筋兩端浸涂熔化石蠟松香絕緣，使鋼筋中間暴露長度為 80mm，處理后的鋼筋放在干燥器中備用。

三、新拌砂漿法是快速檢測的方法，當(dāng)此方法無法判定混凝土外加劑是否合格時，可用硬化砂漿法進行進一步的判定。新拌砂漿法和硬化砂漿法的試樣測備方法詳見國標(biāo) JC475-92 詳見說明書第 15 頁。以新拌砂漿法為例說明一下鋼筋銹蝕測量儀的詳細(xì)操作：

1 . 把拌制好的砂漿澆入塑料試模中，先澆 2cm 左右的厚度，將準(zhǔn)備好的鋼筋電極平行放在砂漿表面，間矩 4cm，拉出導(dǎo)線，然后灌滿砂漿抹平，輕敲幾下試模側(cè)面，使其密實。

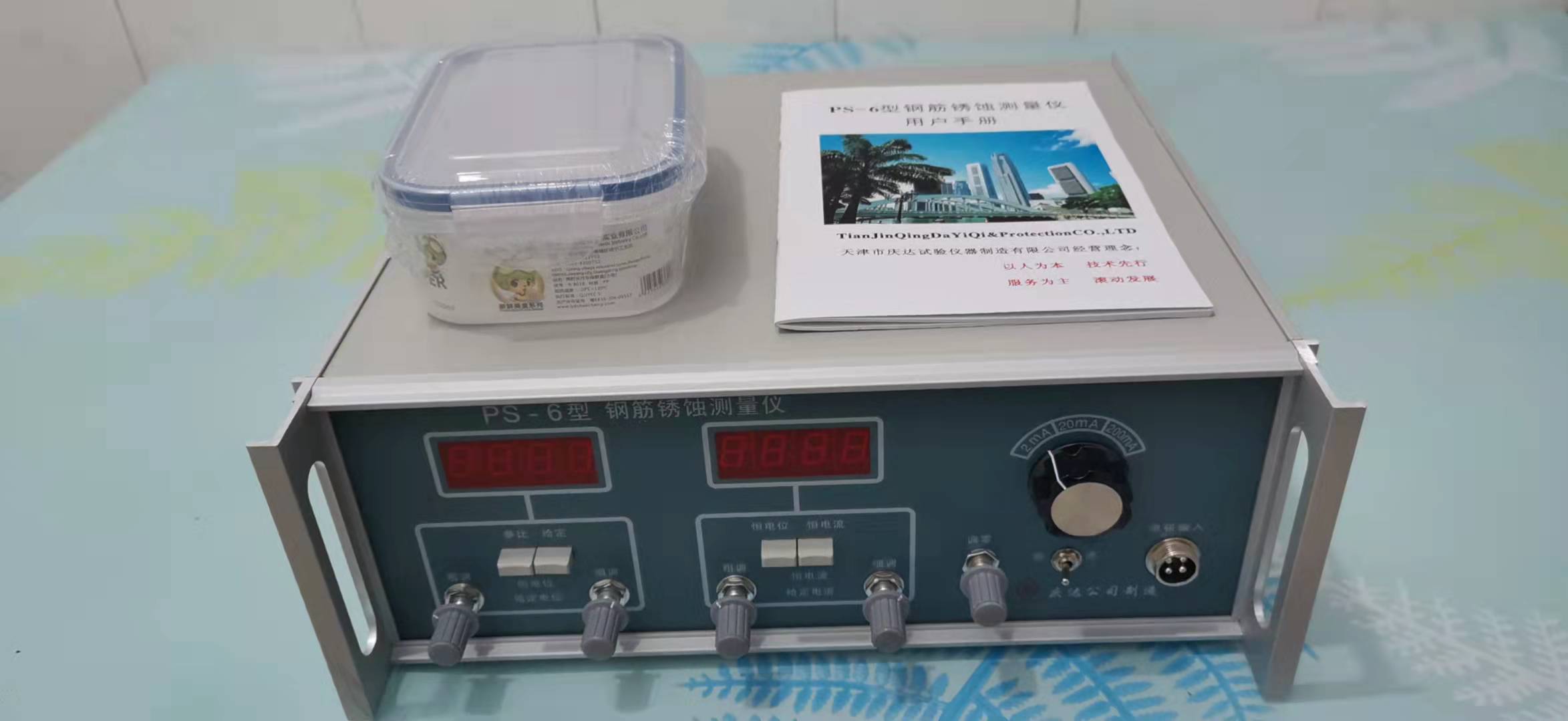

2. 連接試驗儀器 [PS-6 型鋼筋銹蝕測量儀 ]　<1> 按照儀器說明書，連接好電源線 [220v]，電極輸入線。<2> 打開電源開關(guān)，按下“參比”鍵，“恒電流”鍵，把“通 / 斷“開關(guān)，撥到斷的一端，量程選擇 2mA 檔。<3> 此時電流顯示窗應(yīng)為零，可通過“調(diào)零”電位器調(diào)整為零。<4> 把通斷開關(guān)，打到通的位置把電極輸入線的雙線與紅色線短接，調(diào)節(jié)電源粗調(diào)和細(xì)調(diào)，使電流顯示值 0.880 ± 1。<5> 把通斷開關(guān)打到斷的位置，以一根鋼筋為陽極與電極輸入線的雙線相連，另一根鋼筋為陰極與電極輸入線的紅色線相連，再將甘汞電極的下端與鋼筋陽極的正中位置對準(zhǔn)，與新拌砂漿的表面接觸，并垂直與砂漿表面，與電極輸入線的蘭色線相連。

3. 檢測過程的操作：<1> 未通給定電流前，先讀出陽極鋼筋的自然電位 v{*位顯示窗的示值}.<2> 接通給定電流，即把“通 / 斷”開關(guān)打到通的位置，依次按 2.4.6.8.10.15.20.25.30 分鐘分別記錄*顯示窗的示值。<3> 試驗結(jié)果的處理　。

4、ps--6 型鋼筋銹蝕測量儀的使用,應(yīng)注意以下幾點：<1> 電源應(yīng)為～220v±10％頻率位50HZ。<2> 儀器接通電源后,應(yīng)預(yù)熱15分鐘。<3> 測試過程中,研究電極,輔助電極,參比電極的鱷魚夾之間不可相碰短路。<4> 甘汞電極的端部橡膠套應(yīng)去掉垂直于研究電極{即鋼筋陽極},盡可能靠近研究電極，但不能碰上。 <5> 工作過程中要避免強磁場的干擾。<6> 如果電源無輸出，應(yīng)檢查儀器后面板上的保險是否熔斷。 <7> 儀器應(yīng)保持干燥、清潔，空氣中不應(yīng)含有腐蝕性的物質(zhì)。
