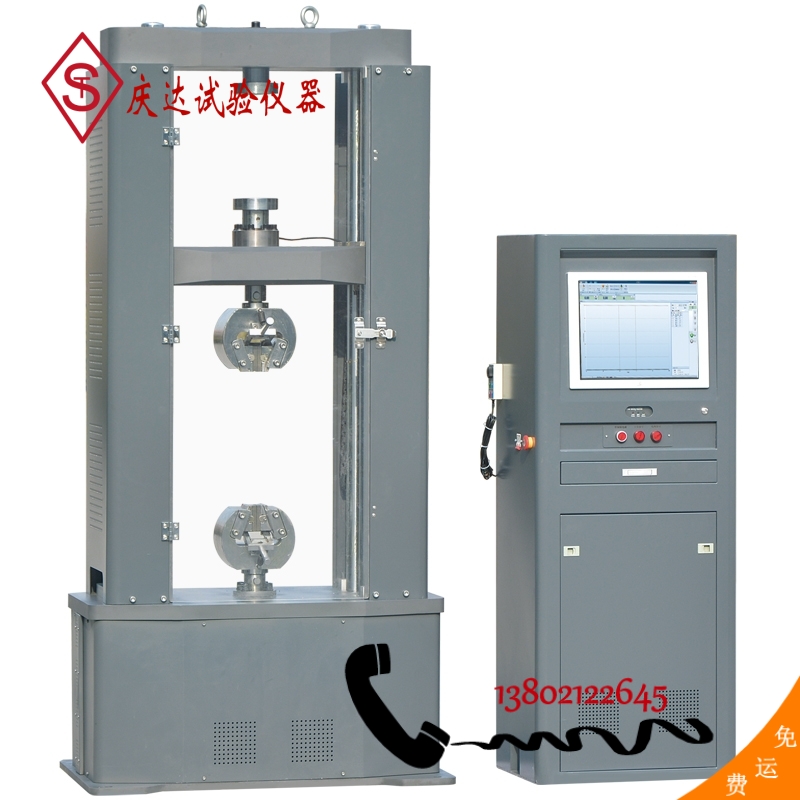

WDW-100電子萬 能試驗機
一、產品概述
WDW-100微機控制電子萬 能試驗機采用調速精度高、性能穩定的交流伺服系統和交流伺服電機作為驅動系統，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機(包括機架、底座、傳動系統)、夾具、變形測量系統、軟件系統、電氣系統構成，較 大試驗力100kN。
WDW-100型微機控制電子萬 能試驗機是一款通用性較強的產品，可以滿足*關于金屬、非金屬力學性能試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。
該試驗機是雙絲杠門式、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間由伺服電機通過傳動系統帶動下橫梁上下移動來自動調整。上下橫梁上裝有夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗;標準機型的下橫梁底端配有上壓板，試臺上配有下壓板，可直接做壓縮試驗。
二、主要參數
較 大試驗力：100kN;
試驗機準確度等級： 1級;
試驗力測量范圍：0.4%—100%FS;
試驗力示值相對誤差：示值的±1%以內;
試驗力分辨力：較 大試驗力的1/±300000(全程分辨力不變);
變形測量范圍：0.2%-100%FS;
變形示值相對誤差：示值的±0.5%以內;
變形分辨力：較 大變形量的1/±300000(全程分辨力不變);
大變形測量范圍(可選配件)：10-800mm;
大變形示值相對誤差：示值的±0.5%以內;
大變形分辨力：0.008mm;
位移示值相對誤差：示值的±0.5%以內;
位移分辨力：0.0025mm;
力控速率調節范圍：0.005-5%FS/S;
力控速率相對誤差：設定值的±1%以內;
變形速率調節范圍：0.02—5%FS/S;
變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內;速率≥0.05%FS時，為設定值的±0.5%以內;
橫梁速度調節范圍：0.001—500mm/min;
橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內;速率≥0.01mm/min時，設定值的±0.2%以內;
恒力、恒變形、恒位移控制范圍：0.5%--100%FS;
恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內;設定值≥10%FS時，為設定值的±0.1%以內;
有效拉伸空間：600mm;
有效試驗寬度：550mm;
主機外型尺寸(長×寬×高)：1000×700×2100(mm);
電源：220V±10%，1.5W;
主機重量：約850kg;
