一、 產品概述

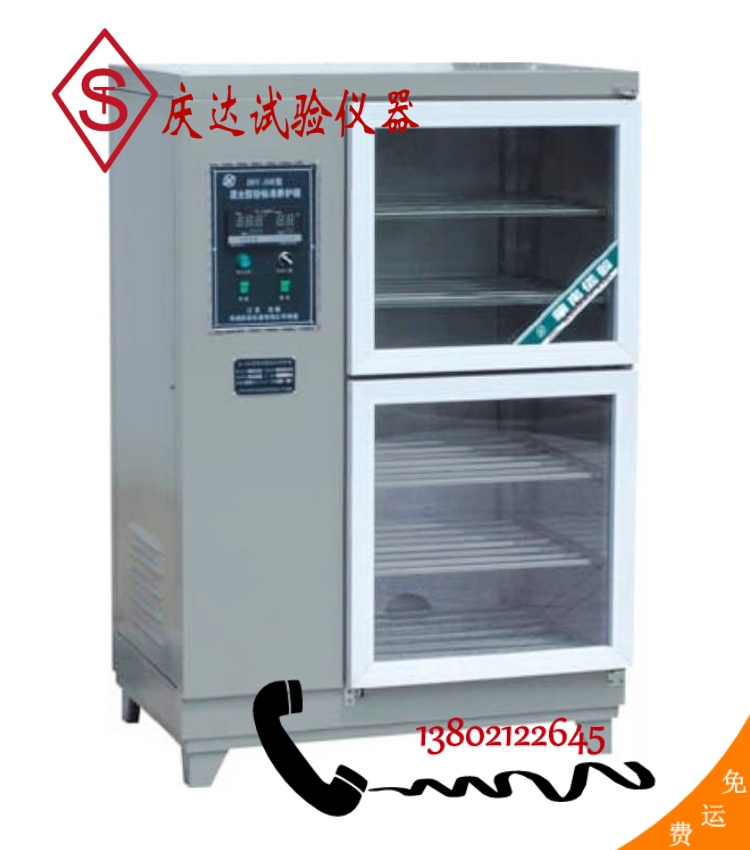

YH-40B標準恒溫恒濕養護箱屬于養護箱系列，適用于防水卷材、水泥及水泥混凝土試件，做溫濕度養護實驗之用。本儀器根據JTG E30-2005《公路工程水泥及水泥混凝土實驗規程》和國建建材研究院及有關部門提供的技術資料而開發設計制成。本儀器在原養護箱基礎上，在總體造型和內部結合方面進行了一系列改進。箱門封閉采用磁力膠條封閉，內部增設了制冷和加濕裝置。具有造型美觀、控制精度高等一系列優點。以使我廠在生產過程中進一步使產品做到經久耐用，達到用戶的理想使用目的。

二、主要技術參數：.
                                 1、控濕溫度：RH90％以上.
                                 2、控制溫度：20℃±1℃
                                 3、電源電壓：220V  50HZ.
                                 4、加熱功率：1000W
                                 5、制冷功率：145W
                                 6、增濕功率：45W
                                 7、增濕量：400毫升/小時
                                 8、增濕器容積：5.5L
                                 9、箱內空間：

                                               型號              內部尺寸

                                             40B型       620×500×1200mm          可放150混凝土試塊15組/水泥試塊40組
                                             60B型      1100×480×1230mm         可放150混凝土試塊40組
                                             90B型      1550×480×1230mm         可放150混凝土試塊60組

備注：除以上規格外 還可以根據客戶要求定制！

三、 工作原理與結構
1、結構

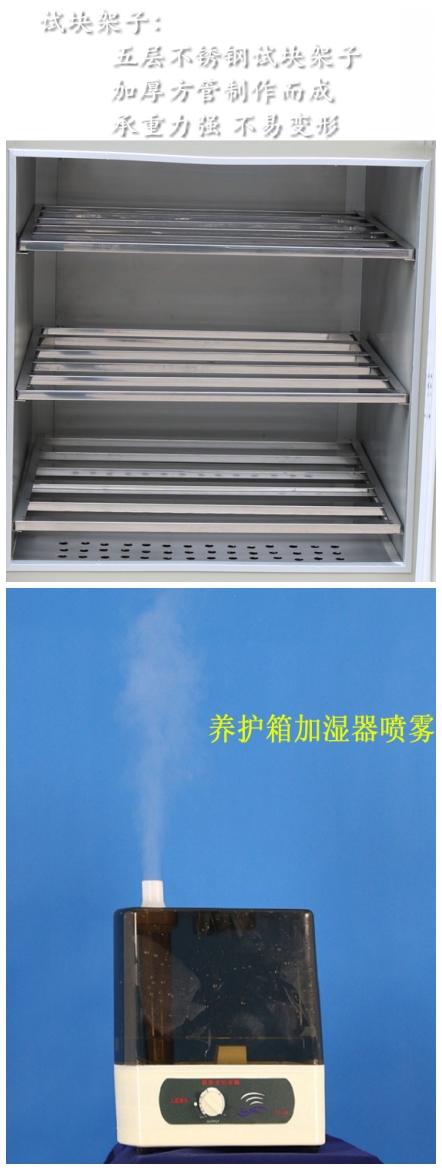

箱體采用內外兩層構成，外箱體采用優質冷軋鋼板，箱內采用耐酸堿的進口不銹鋼板或塑料板組成，隔板采用鋁合金型材制成，防腐蝕性好。內箱體大部分用于加熱及輔助增濕，增濕系統以超聲波增濕儀增濕為主，加熱管加熱為輔，加熱及增濕自動切換，箱內溫、濕度由儀表數字顯示。
2、工作原理
溫控：當箱內溫度低于溫控儀給定值時，溫控儀輸出加熱信號指令電熱元件開始工作，反之溫度高于給定值時，溫控儀指令制冷系統工作，當溫度達到所需求時，即自動停止加熱或制冷。
濕控：采用超聲加濕儀增濕，能保證箱內濕度達到試驗效果，由溫控儀自動控制增濕和去濕，當相對濕度達到試驗效果時，溫控儀指令增濕和去濕工作，達到回差值后，自動停止工作

四、 使用方法
1、箱體就位靜止24小時后，接好地線調節好水平，向加濕器加清潔水。
2、打開后門拿掉增濕器噴嘴，取下水箱，逆時針旋下水箱底蓋，加滿純凈水（蒸餾水最好）旋緊后放回增濕器上，打開電源開關將噴霧旋鈕調節到最大位置，本儀器溫度、濕度出廠時以調節好。
3、本儀器溫度控制只需設置好給定溫度，既能實現溫度自動控制。
4、接通電源，使儀器開始工作，待箱內溫濕度達到給定值時，再放入試件，加熱和制冷嚴禁同時進行。

五、 注意事項（使用前仔細閱讀說明書）
1、箱體應置于通風、干燥、平整無腐蝕的環境中。
2、箱體就位后，需靜止24小時后方能通電開機，必須用穩定電壓電源，壓縮機停止工作后必須間隔3分鐘以上，以保證壓縮機正常使用壽命。
3、開機前增濕器水箱，保持足夠的水，以免干燒。

六、 常用故障及排除方法
1、儀器不顯示或顯示不工作
a：電源示接通，檢查保險絲及插頭
b：電源開關已壞，更換新開關
c：儀表輸出、輸入線脫落，插頭未插緊
2、儀器不制冷
a：溫控儀給定值是否正確，溫控儀未輸出信號調定給定值或檢查溫控儀保險絲。
b：溫控儀輸出信號，但接觸器不工作，更換接觸器。
3、制冷劑泄漏
壓縮機不工作，將壓縮機直通電源，如仍不工作，即說明壓縮機燒壞必須更換壓縮機。
4、整機不加熱
溫控儀燒壞需要換相同功率加熱元件
5、箱內濕度低于給定值不增濕
a：檢查給定值是否正確
b：當數顯值低于給定值時，濕控儀燈光是否變黃，如不變黃應將回差值適量調小，燈光變紅色而不加濕應檢查增濕器。
c：增濕器如不正常工作，首先檢查換能器上是否有無水垢，雜質，換能器上必須保持干凈，再則水箱內是否斷水，增濕器設有水位控針自動保護換能器，斷水后自動停止增濕。
d：溫控儀不能輸出信號應檢查儀表，濕度如顯示01-100%時不屬于異常現象，用干布擦去濕度傳感器干球探頭上的水既能正常顯示，要經常檢查濕球傳感器。
6、磁力膠條不嚴密
用加溫方法將磁條拉寬

七、 溫濕自控儀使用說明
1、測溫范圍：15-30℃       2、測溫精度：±1℃
3、測濕范圍：40-80%        4、測濕精度：±1%RH
5、自動時鐘                6、可外部設置控制
7、可外部設置時間進行打印輸出
8、適用環境：≦50℃  ≦85%RH

八、 特別注意事項
1、本養護箱水槽內需加純凈水，以免影響濕度質量。
2、加濕器必須加蒸餾水
3、任何一項加水一定要斷電加水
4、每超過12小時以上工作，必須檢查水箱加濕器是否水充足
