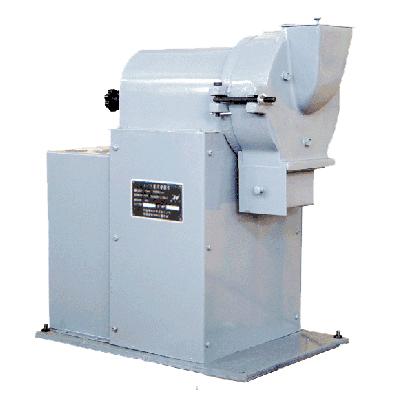

一、產品簡介

主要用于中等度礦石及水泥熟料，是冶金、地質、建材、化工等行業實驗室或化驗室的主要設備之一。該設備操作方便，防塵性能好，外表美觀。

二、主要技術參數

磨盤直徑      φ175

給料最大粒度 ≤4mm

出料粒度     ≤0.15 mm

生產率       25㎏/h

主軸轉速     900r/min

電機型號     Y90S-4

功率         1.1KW

外形尺寸    600×360×610

重量        150Kg

三、 主要結構及工作原理

1.結構

主要由支架（22）、軸承座（4）、研磨座（17）、動磨盤（13）、定磨盤（14）、活動研磨蓋（15）、皮帶輪（9）及電機組成。

2.工作原理

電機帶動皮帶輪（9）旋轉，皮帶輪（9）帶動主軸（18）上的動磨盤（13）旋轉，使動磨盤和定磨盤（14）產生相對旋轉運動，使在兩盤中間的物料粉碎，并從兩盤縫隙中落在落料箱（20）中。出料粒度可通過調節手輪（1）來調節兩盤的間隙達到控制粒度目的。

四、起吊與安裝

1.起吊  本機器不設起吊裝置，人工搬運即可。

2.安裝  本機器需水泥混凝土基礎，4只M10×160地腳螺栓布置圖見附圖一，地腳螺栓露出地腳平面約25mm。

3.電源及安全接地  電源線由用戶自接，電線自機后孔接入，接地可靠。

五、試車、使用及保養

1.試車  試車前打開前蓋（21），看轉動皮帶是否轉動靈活，如不靈活應放松調節手輪，然后再轉動皮帶直至靈活。檢查各緊固件是否緊固，鎖緊蝶形螺母（16），方可試車，試車時不可放物料。

2.使用  打開活動研磨蓋上的塞子，松開蝶形螺母，調節手輪（1），從塞孔中看兩磨盤間隙不要太大，但太緊也會造成啟動困難。鎖緊蝶形螺母，塞緊塞子，把物料從活動研磨蓋的入料口加入，接通電源工作。若發現出料粒度達不到要求，應調節手輪，直到滿足要求為止。工作時兩個蝶形螺母都要鎖緊，否則影響使用。工作結束切斷電源，從落料箱中取出物料。調換試樣，為了使化驗數據準確，可松開蝶形螺母Ⅱ，打開活動研磨蓋（15），用刷子刷凈工作室內殘留物。

3.保養  打開整機的上罩殼，擰出兩導向螺釘（5）、（10），向內注入潤滑油即可，然后將兩導向螺釘旋入（注意，不可預緊兩軸承套（7）、（19），否則軸承套潤滑不靈活，調節手輪無法調節兩磨盤間隙）。蓋好上罩殼。須更換動磨盤（13）時，用扳手松開三只固定動磨盤的螺釘即可。
