主要參數

負荷分級：200N;300N;400N
負荷誤差：±1%
適用試件：150×150×（30~45）mm/150mm
電源、功率：380V、50Hz、1.2kw
吸塵器功率：1.1kw
凈重：≈200kg

產品概述

用途主要用于水泥膠砂耐磨性試驗，也可用于混凝土、石料等建材的耐磨性試驗。特點自動控制數字顯示，轉數誤差小于1/4轉。變換負荷方便，裝有吸塵機構和自動停車報警裝置。精度高，質量精良，可靠性好。

操作方法

1.開機前先檢查各傳動部件是否轉動靈活，有無卡阻現象，機座內應加潤滑油。

2、將試件（試件的成型養護按JC/T961-2005（或原JC/T 421-91）第6條所規定的方法或所進行試驗的指定規范要求進行）刮平面朝下，放至耐磨機水平轉盤上，作好定位標記，并用夾具輕輕固緊。

3.將壓頭負荷設定為20ON（不加砝碼），電器控制箱上轉數設定為30轉，并將吸塵裝置調整至試件上方，然后開機預磨（預磨是為改善試件與磨頭的接觸情況，去掉表層凈漿，預磨轉數可就試件強度及表面平整度改變）。

4.磨畢，取下試件，掃凈粉粒，用天平秤稱量，該量作為試件原始質量g1，清除水平轉盤上殘留顆粒及粉塵。

5.將預磨過的試件再次放回水平轉盤上原安裝位置放平，固緊。按試驗要求決定壓頭負荷，再開機磨40轉，取下試件，掃除粉塵，稱重g2。

6.計算磨損量，精確至0.01kg/m2

四、維護與保養

1.每次試驗結束須將耐磨機擦洗干凈，暴露在外的非油漆件應擦防銹油防銹。

2.機座內應加40 #機械油，加至油標中心，其余油繩潤滑處用油潤滑。新機使用一月后換油，以后每半年換油一次，油繩潤滑每班一次。

3.花輪磨頭上的花輪片質量磨損為0.5g時，應將同一組花輪片內外調換位置，再磨損0.5g時，應予淘汰。

4.收塵管上刷子應能刷及試件表面，當因刷子磨損后影響收塵質量時應予更換。

5.收塵器中收塵筒的雜物應定期清除，建議每作五次試驗后清除一次。

五、注意事項

1.電器裝置應可靠接地，以保證安全性。

2.水平轉盤轉向應符合主機上標牌指示的方向（俯視時為順時針）。

3.使用時若發現異常聲響應立即停機，待查明原因排除故障后方可使用

六、結構與原理

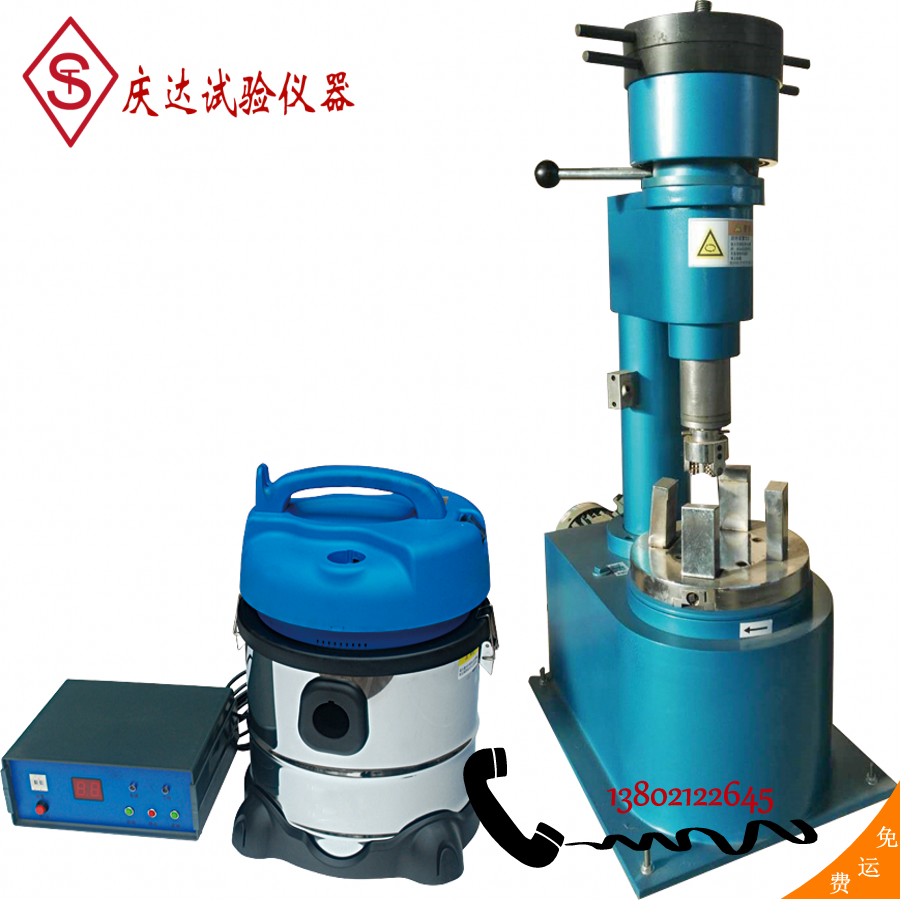

1、水泥膠砂耐磨試驗機由主機、吸塵器、電器控制箱三部分組成。

主機是耐磨機的工作部分，水平轉盤和主軸的運動均由電動機提供動力。電機輸出端上由兩傳動鏈分別帶動水平轉盤和主軸旋轉，并使主軸與水平轉盤的傳動比為35：1。

2、壓頭負荷由主軸（含磨頭）的重量和砝碼重量疊加組成。當壓頭負荷為200N時，即為主軸重量，壓頭負荷為300N時，砝碼座上加砝碼一只，壓頭負荷為4OON時，座上加砝碼兩只（注意：不論是否加砝碼，砝碼座上的螺栓、螺母、墊圈應保留，否則影響壓頭負荷）。

3、主軸升降行程由平面凸輪升程決定，逆時針扳動手柄時，主軸下降，反之主軸上升。

4、水平轉盤配有能夾緊試件的卡具，卡具由四個卡頭組成，兩只固定，兩只可調，用套筒扳手旋緊可調夾頭使之運動，能使試件夾緊或放松。產品出廠時，裝配的卡具是用于砼耐磨性試驗的，如果用戶進行水泥膠砂耐磨性試驗，則必須換裝膠砂耐磨性試驗用卡具。

5、吸塵器的作用是使工作時磨下的粉塵隨時吸走。

6、電器控制箱用來控制電源及水平轉盤實際轉數，其上裝有電源電壓監視表，0-999次數字自動控制裝置及自動停車裝置，水平轉盤的轉數可事先設定。開機后，水平轉盤下的凸輪壓下盤下指標桿，每轉壓下一次，由接近開關接收信號后給控制箱，水平轉盤轉數達到設定值后會自動停車。
